Saulės baterija DIY - susirink pats

Daug girdime apie Saulės energetiką, norėjosi ir pačiam pačiupinėti ir įvertinti Saulės duodamą naudą. Apie atsipirkimą čia neina kalba. Celių pasirinkimas yra didelis, rekomenduoju pirkti iš Europos sąjungos šalių - nereikės papildomai mokėti muitų. Mano atvėju pirktos is UK. Labai gera pavyzdinė surinkimo eiga su nuotraukomis tinklapyje http://doctersnuggles2.come2me.nl pagal kurią ir stengiausi surinkinėti.

Medžiagos:

1) Celės 3x6 polikristalines A klases 72 vienetai – pirktas rinkinys su litavimo juostomis, skysto fliuso markeris, du diodai ir medicininės baltos pirštines. Viso kaina - 330lt

2) Stiklas panaudotas grūdintas. Viršutinis išskaidrintas, apatinis paprastas grūdintas. 150lt

3) Aliuminio rėmelis L formos 30x30, 6lt/metras. Pirkau visą 6m profilį. 36lt

4) Silikonas nerūgštinis (skirtas šiltnamiams?) atsparus UV bent taip parašyta ant jo. ~11lt

5) Dvipusė balta lipni juosta. Kaina simbolinė.

6) Varžteliai surinkimui, nerūdijančio plieno. Galima ir kniedyti.

7) "Grid tie" inverteris 360W is UK kinietiškas kaina 320lt - įrenginys kuris paverčia baterijos nuolatinę įtampą į kintamą 220V įtampą. Šio įrenginio pagalba generuojama energija gražinama į tinklą (pristabdomas skaitliukas).

Surinkimo eiga.
Pirma prie celių prilituojamos sujungimo juostos. Rekomenduoju naudoti galingesnį lituoklį ir neskubėti - celės labai trapios! Bet koks neatsargus elgesys kainuos celę. Bendrai celių sulitavimo juostai kaip formą panaudojau baldinę plokštę, kad visas sulituoti, tiesiai ir vienodais tarpais. Sulituotas eiles perverčiau ant stiklo ir visas sulitavau pagal tipinę jungimo schemą. Mano atveju tai dvi grupės celių, kurios jungiamos lygiagrečiai naudojamai sistemai su grid inverteriu 14-28V.

Pirmi rezultatai esant saulėtai dienai: baterijos neapkrauto išėjimo įtampa apie 20V. Vėliau pajungus grid inverterį prie tinklo, įtampa svyruoja nuo 14-16V, srovė pakilusi iki 5A. Atidavimas į tinklą po grido esant ryškiai Saulėi svyruoja nuo 76W iki 7-10W apsiniaukus, ar net grido atsijungimo.

Kur buvo galima sutaupyt kiekvienam spręst, man tai tiesiog smagiai praleistas laikas.

73! Darius LY2OY















Trumpas filmukas:


Saulės celės
Tinklapis http://shop.knowyourplanet.com

Ebay http://cgi.ebay.co.uk/72-grade-3x6-solar-cell-kit-DIY-solar-panel-/270721965971?pt=UK_Gadgets&hash=item3f08495f93

Grid tie inverter http://cgi.ebay.co.uk/360W-Solar-Wind-Grid-Tie-Inverter-14-28V-DC-230V-AC-/280651831346?pt=UK_Gadgets&hash=item4158271832

Extended double zepp (Cepelinas. Dvigubas. Pailgintas)

Andrius: Sveiki, šiandien buvo tikrai nuostabus oras, temperatūra apie +15, pasilikti namuose būtų tikra ta žodžio prasme "nuodėmė", tik kaip visada išsijudinti reikia priežasties. :)

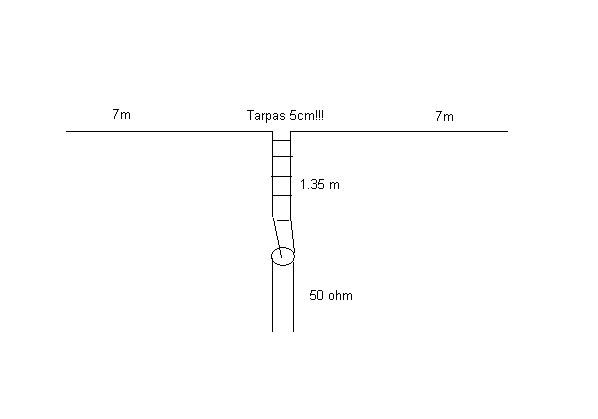

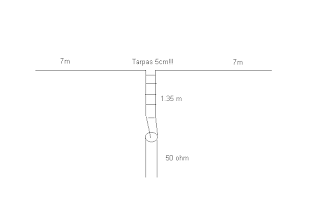

Staiga man parašo Žilvinas LY2SS ir pademonstruoja vienos antenos diagramas, viską peržiūrėjus mane užlieja smalsumo banga ir paprašau Žilvino brėžinuko, gavęs jį gerokai nustembu, nes prieš save matau labai paprastą laidinę anteną panašią į gerai žinomą "G5RV".


Staigiai griebiu pirmus po ranka pasitaikiusius laidus ir 30min. bėgyje turiu rezultatą.
Spjaunu į sekmadienio draugą (televizorių) ir lekiu pasiimti Žilvino, kartu maunam gamton.
Rezultatas gerai matosi šitame filmuke:




Žilvinas. Seniai kirbėjo noras pabandyti šį nesudėtingą dipolio patobulinimą. Pradžioje "apžiūrejau" anteną kompiuteryje su MMANA programa.
Pateikiu tris antenas palyginimui - pusės bangos dipolį (raudona spalva), dvigubą cepeliną (juoda) ir trijų elementų yagi (mėlyna spalva). Visos jos pakeltos į 5m aukštį.



Praktikoje anteną greičiausiai teks priderinti prie esamos aplinkos geriausiam SWR keičiant antenos ilgį.

73!

Hi-Fi ssb

Sveiki, tęsiant LY2SS temą apie ssb signalų gerinimą atradau begales įdomių dalykų.
Esu tik mėgėjas garso operatorius, bet todėl tai ir yra įdomu!!!
Visų pirma, signalas stipriai apdorojamas mikrofoninėje grandinėje, tam naudojama įvairi profesionali garso apdorojimo aparatūra:
1. mikrofoniniai stiprintuvai (tranzistoriniai arba lempiniai)
2. grafiniai ekvalaizeriai
3. vokaliniai kompresoriai (kurių garso takai jungiami nuosekliai, siekiant išgaut didesnę kompresiją)
4. efektų procesoriai
Ir dar begalės visokiausių prietaisų skirtų išgauti nerealaus skambesio signalą.
Bet šie vyriokai naudoja 3kHz pločio juostą, todėl dauguma iš mūsų pažiūrėję į savo senesnius transiverius galėtume nuliūsti....... :) arba ne :)!!!

Experimentas kainavęs man nemažai nervų (bet vien tik dėl to jog esu neišmanėlis..) Pasiteisino!!!!

Naudojau:

Liaudyje daug kam pažįstamą ir vertinamą už patvarumą ICOM-735













Be abejo reikėjo ir keleto papildomų prietaisų skirtų apdoroti audio signalą,
tam buvo galima pirkti ekonominės klasės profesionalius prietaisus kaip Pvz: Behringer deq-2496 ekvalaizerį; tos pačios kompanijos kompresorių ir kitus priedus, kurių bendra suma būtų siekusi ~5000LTL
Arba pirkti vieno mūsų kolegos specialiai tam reikalui pagamintą prietaisą : http://www.w2ihy.com/eqplus.asp
kurio kaina šiek tiek mažesnė apie~1200LTL (tarp kitko tai bus ko gero sekantis mano etapas).
Kadangi mano experimentas labai skurdaus biudžeto, aš pasirinkau extra pigios klasės mėgėjams skirtus prietaisus kurių bendra suma įskaitant mikrofoną gavosi ~600LTL +-20LTL

Viršus: mikrofoninis stiprintuvas-kompresorius turintis keletą labai malonių smulkmenėlių bei mikrofonas paimtas iš vidutinės klasės karaoke sistemos.
Vidurys: mini procesorius, kuris iš ekvalaizerio stipriai permoduliuotą signalą apdirba tarsi ribotuvas (limiteris).
Apačia: mini ekvalaizeris kurio R/L garso takai sujungti nuosekliai siekiant išgauti kuo didesnį stiprinimo efektą.


Jungimo schema tikrai nesudėtinga ir gerai paieškoję internete tikrai rasite, bet vienas ir ko gero didžiausias reikalas sugadinęs man daugiausiai nervų buvo "susižadinimas" mikrofoninėje grandinėje ir lygių suvedimas tarp radijo aparato ir mikrofoninio signalo apdirbimo įrangos kurį man pavyko išspręsti pakankamai paprastai:
http://www.n2rit.com/homebrew/Ibox/!Ibox.html
Ši konstrukcija labai paprasta, neskubėkit vynioti transformatorių, juos galima rasti seno tipo internetiniuose modemuose (veikia puikiai).
Galimi sprendimai:
pirkti garso pultą populiariai vadinamą "mikšeriu" arba įsigyti specialiai tam skirtą daiktą kaip Pvz: http://www.w2ihy.com/ibox.asp

Viskas padaryta, liko tik išbandyti. Pirmas korespondentas ir pirmas komplimentas :)
"gražus audio, skambi kaip BBC radijas" malonu girdėti, bet kai pasakiau jog naudoju Icom ic-735 100w ir 42m ilgą laidą, jis pasakė: "tu tikriausiai juokauji".
Šiaip mano manymu šio experimento biudžetas galėjo būti dar mažesnis panaudojant senus tarybinius 001-klasės ekvalaizerius pasigaminant lempinį stiprintuvą mikrofonui, bet.....

Išvados: malonu; skamba gražiai; išskirtinis signalas padeda netgi DX'ų medžioklėje, bet užima papildomos vietos ir prisideda papildomų kabelių, visiškai netinka portabiliems variantams.
Trumpai sakant: skonio reikalas.

BET MAN PATINKA!!!! :D
